Aperçu de la sélection

Cette nouvelle fonctionnalité vous permet de prévisualiser les éléments et leurs descriptions avant de les sélectionner réellement.

Vous pouvez également dessiner une boîte de sélection sur votre modèle pour mettre en évidence les éléments à inclure dans la sélection finale.

Pour plus d’informations sur la sélection d’aperçu, voir Aperçu de la sélection.

Amélioration de la visualisation des éléments identifiés lors de la validation du modèle

La boîte de dialogue Messages de calcul facilite la détection et la détection des erreurs dans le modèle.

Cliquez simplement sur la ligne dans la boîte de dialogue « Messages de calcul » pour mettre en évidence le problème pertinent dans le formulaire.

Le reste du modèle semble fané pour faciliter la visualisation d’une zone importante.

Paramètres de Solid Modeler déplacés dans la boîte de dialogue Paramètres

Les paramètres du modeleur de solide qui se trouvaient dans la boîte de dialogue « Options – Options d’affichage » ont été déplacés vers la boîte de dialogue « Options de travail – Options de travail ».

Remarque:
Utiliser l’affichage en technologie OPEN GL l’option a été supprimée car elle était obsolète.


Nouvelle présentation des boîtes de dialogue « Nouvelle section » et « Matériaux »

Les boîtes de dialogue Nouvelle section et Matériaux ont été reconstruites pour faciliter la sélection des matériaux.

Dialogue de la nouvelle section

Type de section et Angle gamma Les options ont été déplacées au début de la boîte de dialogue Nouvelle partition.

Après avoir sélectionné le type de partition, Matériel le menu est mis à jour pour afficher les matériaux disponibles pour le type sélectionné.

Par exemple, si le type de section sélectionné est Acier, le menu Matériau contient uniquement des nuances d’acier.

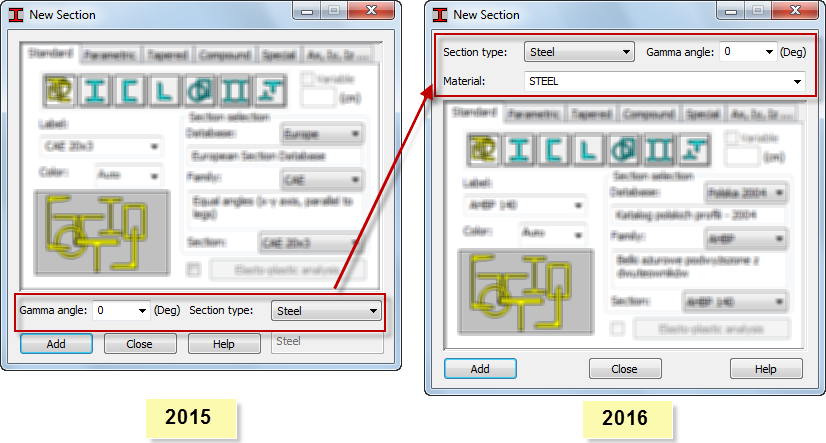

Modifications de la boîte de dialogue Nouvelle partition

Le principal avantage du nouvel emplacement de la boîte de dialogue est la possibilité de sélectionner le matériau directement à partir de la boîte de dialogue Nouvelle section.

Remarque: Si vous souhaitez travailler avec du bois américain, choisissez
Plus de bois de la liste des matériaux. Cela ouvre le dialogue américain NDS sur la forêt.

Pour plus d’informations sur la boîte de dialogue Nouvelle partition, voir Nouvelle partition.

Pour plus d’informations sur le bois américain NDS, voir American NDS Wood.

Dialogue des matériaux

Les matériaux sont désormais affichés sous forme d’onglets dans la boîte de dialogue Matériau et chaque onglet contient une liste de notes pour le matériau sélectionné uniquement.


Modifications de la boîte de dialogue Matériaux

Pour plus d’informations sur la boîte de dialogue Matériaux, voir Matériau.

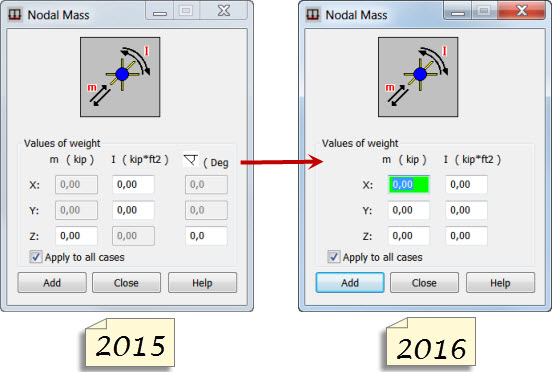

Actuellement, le dialogue Nodal Mass est limité aux directions globales

Les virages d’angle globaux ont été supprimés de la boîte de dialogue Nodal Mass. Désormais, la direction de la masse nodale n’est déterminée que par des directions globales.

Mise à jour du code sismique russe SNIP II-7-81

La dernière révision du code sismique russe « Construction dans les régions sismiques SNIP II-7-81 » a été mise en œuvre.

Les paramètres de cette analyse sismique spectrale sont disponibles dans le code russe SP 14.13330.2014 – Dialogue de paramètres.

Pour plus d’informations, voir le code russe SP 14 13330 2014.
